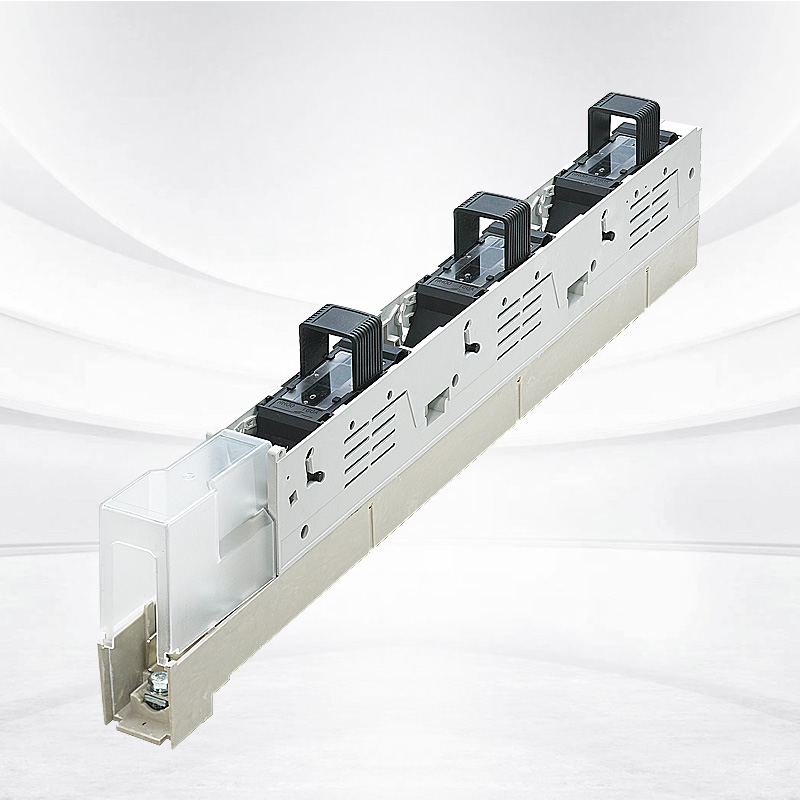

LMHR-160S 条形隔离开关

所属分类:条形隔离开关系列

打印当前页

将此页放入收藏夹

邮箱: laiman@laiman.cn

传真:0577-62779102

电话:0577-62779107    13868638928

型号示意
产品用途
LMHR系列条形熔断器式隔离开关首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于低压电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。

产品符合标准:GB14048.3、IEC60947-3

产品特点
1、联体可三相同时闭合、断开;分体可单独操作;
2
、操作更安全,熔芯安装于手柄,并可直接作为触头刀片使用;
3
、美观实用,座、体拆卸方便,与箱体安装快捷,施工方便;
4
、减少布线,便于增加回路,增加箱体使用率;
5
、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30
6
、最新产品,市场使用率最高,投标定制款式;
7
、瞬时分断力可达100kA,带负荷操作能力可达1.3倍额定电流;
8
、可加装熔丝监测器,信号开关以及远程控制模块。
技术参数

常用类型 Type of fuse switch

LMHR160S

额定工作电压 Ue

415.500.690

预定发热电流 Ith

160A

额定频率 Hz

50/60

额定绝缘电器 Ui

1000V

额定冲击耐受电压 Uimp

10kv

应用类别 Use classe

415V

500V

690V

AC23B

AC22B

AC21B

防护等级 Degree Of Protection

IP30

熔断器型号 fuse size

00

额定工作电压 Ue

415V

500V

690V

额定工作电流 Ie

160

160

100

接线规格 Wire specifications



70mm2



默认接线方式 The default connection

压线板连接 Pressure connecting

其他接线方式 The other conection mode

螺钉、铜端头 Screw& Cable lug

安装母线 Installation of busbar

打孔矩形母线

Punched rectangle busbar

不打孔矩形母线

Unpunched rectangle busbar

其他

Other

固定方式 Fixed way

螺丝 Screw

挂钩 Hook

其他配件

other custom accessories

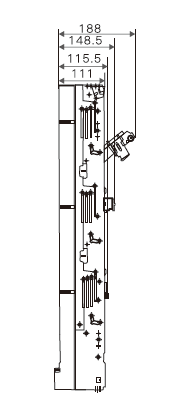

安装尺寸
