LMHGL系列负荷隔离开关

所属分类:负荷隔离开关系列

打印当前页

将此页放入收藏夹

邮箱: laiman@laiman.cn

传真:0577-62779102

电话:0577-62779107    13868638928

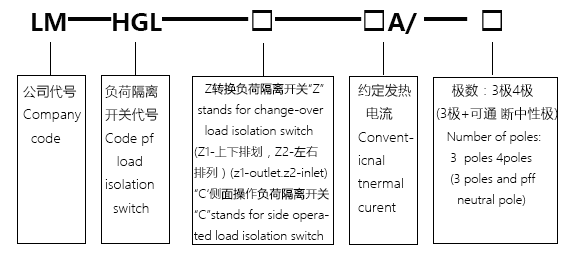

型号示意

LMHGL系列产品概述

开关广泛适用于建筑、电力、石油化工及其他行业的配电系统和自动代系统。

模块化设计结构,具有灵活多样的组合性,采用玻璃纤维增强不饱和聚酯树脂制造外壳,有很高的介电性能,防护能力和可靠的操作安全性。

操作机构是弹簧蓄能、瞬时释放的加速机构,瞬时接通与分断双断点触头结构。与操作手柄的速度无关,极大提高了各项电气性能与机械性能。



多种结构与操作方式,有直接观察触头断状态的窗口,有柜内、柜外、柜后操作,有正面、侧面操作,有板后接线。

开关造型美观、新颖、简介、体积小功能全是同类产品中理想的选择。




LMHGL系列产品特点

1.弹簧蓄能瞬时释放的加速结构实现了快速接通或分断(13.8米/秒),与操作手柄速度无关,极大提高了熄灭电弧能力。
2.由玻璃纤维增强不饱和聚酯树脂制造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性。
3.并联双断电触头具有自清洁作用。
4.所有触头材料是铜镀银合金,具有两个分离触头面。
5.隔离距离大。
6.在"O"位时,可同时用三把锁锁住手柄,可靠避免误操作。






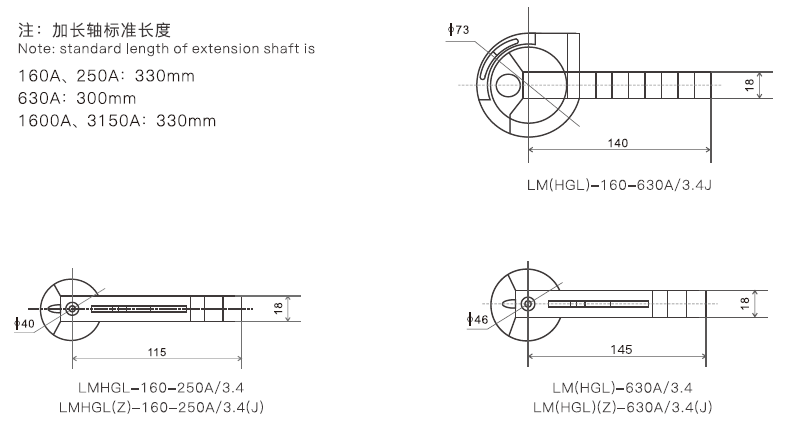

LM(HGL)-160A-3150A负荷隔离开关

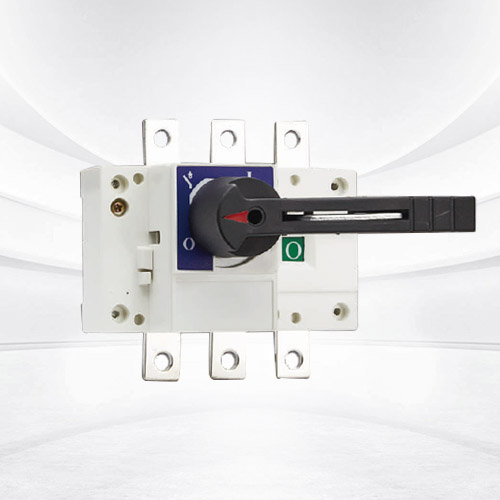

产品展示

使用环境

LM(HGL)系列负荷隔离开关在下列条件下能可靠工作;
1.海拔高度不超过2000米
2.环境温度不高于+40摄氏度,不低于-5摄氏度,相对温度不大于95%
3.无爆炸危险介质
4.无雨雪侵袭环境
注:若预期使用于周围空气温度高于+40℃或低于-5℃-45℃的条件下,用户应向制造厂说明


LM(HGL)-63A-3150A负荷隔离开关

1.LM(HGL)系列负荷隔离开关从63A-3150A分 7个规格是模块化基础型,有三级、四极、(三极+可通断中性级),主要用于电路的接通与分断或做电气隔离,1000A以上只做电气隔离
2.正面没有标记窗口指示触头通断状态
3.根据需要可提供后面观察窗口,直接观察触头通断状态,窗口样式,见LM(HGLC)-160A~1600A侧面操作负荷隔离开关
4.可根据需要配装两组辅助触点
5.可配制电缆缘罩




技术参数
额定发热电流lth(A) Conventional thermal current 63A 100A 160A 250A 630A 1600A 3150A
额定电流lth(A) Rated current 40 63 80 100 125 160 200 250 315 400 500 630 1000 1250 1600 2000 2500 3150
额定绝缘电压Ui(V) Rated impulse withstand voltage 750 75 750 750 750 750 750 750 1000 1000 1000 1000 1000 1000 1000 1000 1000 1000
介质强度(V)Dielectric strength(v) 5000 5000 5000 5000 5000 5000 5000 5000 8000 8000 8000 8000 10000 10000 10000 10000 10000 10000
额定冲击耐受电压 Uimp KV (安装类别)Rated surge-resistant voltage Uimp KV(instakked category IV) 6 6 6 6 8 8 8 8 12 12 12 12 12 12 12 12 12 12
额定工作电流le(A) Rated Working current le(A) 380V AC-21 40 63 80 100 125 160 200 250 315 400 500 630 1000 1250 1600 2000 2500 3150
AC-22 40 63 80 100 125 160 200 250 315 400 500 630 1000 1250 1600 2000 2500 3150
AC-23 40 53 80 100 125 160 200 250 315 340 425 536
660V AC-21 40 50 80 80 125 160 200 250 315 400 400 500 1000 1000 1600 2000 2500 2500
AC-22 32 32 50 50 125 160 160 160 325 325 325 325 800 800 800 1000 1000 1000
AC-23 25 25 40 40 80 80 100 125 125 125 125 125
220V DC-21 40 63 80 1000 125 160 200 250 315 400 500 630 1000 1250 1600 2000 2500 2500
DC-22 40 63 80 80 125 160 200 250 315 400 400 500 1000 1250 1250 1600 1600 1600
DC-23 40 63 60 63 125 125 160 200
440V DC-21         100 125 160 200 315 400 400 500 1000 1250 1250 2000 2000 2000
DC-22         100 125 160 200 315 400 400 500 1000 1250 1250 1250 1250 1250
DC-23         100 125 160 200 315 400 400 500 1000 1000 1000
电动机功率P(kw) Motor power 380V 18.5 25 40 40 63 80 100 132 160 220 280 315 560 560 560 710 710 710
680V 22 22 33 33 75 75 90 110 185 185 185 185 475 475 475 750 750 750
额定短时耐受电流 lcw (KA Rms)0.1S/1S Rated short-time withstand current lcw (Arms)0.1/1.0s 10/5 10/5 10/5 10/5 20/10 20/10 30/12 30/12 45/20 45/20 50/25 50/25 90/50 90/50 90/50 90/50 90/50 90/50
额定分段能力 lcw(A Rms) AC23 2380v Rated breding capalbility lcn (ARms) Ac23 380V 320 504 640 800 1000 1000 1600 1600 2500 3200 3200 3200
额定接通能力 lcm(ARms)AC23 380V Rated making capability lcm(ARms) AC23 380V 400 630 800 1000 1250 1250 2000 2000 3150 4000 4000 4000
额定短路接通能力 lcm(KA峰值) Rated short-current making capability lcm(KA peak value) 7.5 7.5 10 10 12 12 17 17 30 30 40 40
机械寿命(循环操作次数) Mechanical durability (number of cyclic operation) 10000 10000 10000 10000 10000 10000 10000 10000 5500 5500 5500 5500 4000 4000 3000
电器寿命(循环操作次数) Electric durability(number of cyclic operation) 额定电压Ue=660V Rated current le COSø=0.95 AC21 1700 1700 1700 1700 1500 1500 1500 1500 750 750 750 750 600 600 450 2500 2500 2500
COSø=0.65 AC21 100 100 100 100 1000 1000 1000 1000 500 500 500 500 400 400 300
COSø=0.35 AC23 500 500 500 500 500 500 500 500 250 250 250 250 200 200 150
操作力矩(Nm) Moment of operation(Nm)   1.2 1.2 1.2 1.2 6.5 6.5 1.0 1.0 14.5 14.5 14.5 14.5 37 37 60 60 60 60
