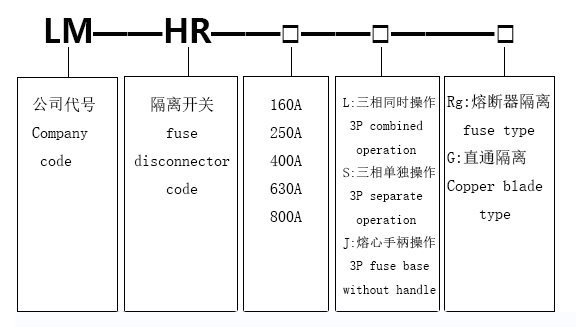

型号示意
产品用途

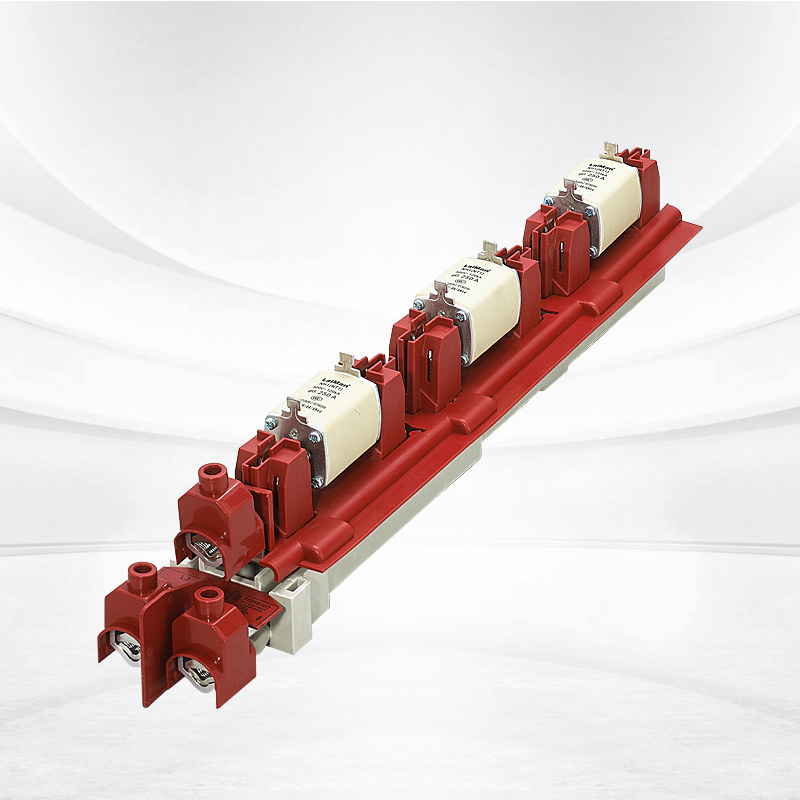

LMHR系列条形熔断器式隔离开关首创电流互感器与熔断器开关一体化,适用于额定电流160A-630A,额定频率50/60HZ。该系列产品模块化,体积小,使用安全可靠,应用在低压配电柜中有极高的装容密度,显示出很高的经济性、安全性和应变性,不仅具有开关、保护功能,还可以扩展其他功能,不单纯是一种开关形式,更重要的是它是一种完整的智能化系统,广泛应用于低压电缆分支箱、箱式变电站、工厂、小区等,是未来配电领域的一个趋势。
产品符合标准:GB14048.3、IEC60947-3
产品特点
1、联体可三相同时闭合、断开;分体可单独操作;
2、操作更安全,熔芯安装于手柄,并可直接作为触头刀片使用;
3、美观实用,座、体拆卸方便,与箱体安装快捷,施工方便;
4、减少布线,便于增加回路,增加箱体使用率;
5、树脂玻璃纤维底座,V0级别阻燃性,外壳防护等级可达IP30;
6、最新产品,市场使用率最高,投标定制款式;
7、瞬时分断力可达100kA,带负荷操作能力可达1.3倍额定电流;
8、可加装熔丝监测器,信号开关以及远程控制模块。
技术参数
常用类型 Type of fuse switch
|
LMHR400J
|
额定工作电压 Ue
|
415.500.690
|
预定发热电流 Ith
|
160A
|
额定频率 Hz
|
50/60
|
额定绝缘电器 Ui
|
1000V
|
额定冲击耐受电压 Uimp
|
10kv
|
应用类别 Use classe
|
415V
|
500V
|
690V
|
AC23B
|
AC22B
|
AC21B
|
防护等级 Degree Of Protection
|
IP30
|
熔断器型号 fuse size
|
00
|
额定工作电压 Ue
|
415V
|
500V
|
690V
|
额定工作电流 Ie
|
160
|
160
|
100
|
接线规格 Wire specifications
|
|
70mm2
|
|
默认接线方式 The default connection
|
压线板连接 Pressure connecting
|
其他接线方式 The other conection mode
|
螺钉、铜端头 Screw& Cable lug
|
安装母线 Installation of busbar
|
打孔矩形母线
Punched rectangle busbar
|
不打孔矩形母线
Unpunched rectangle busbar
|
其他
Other
|
固定方式 Fixed way
|
螺丝 Screw
|
挂钩 Hook
|
其他配件
other custom accessories
|
